导语： 粘土砖和高铝砖都是最常用的硅酸铝质耐火材料，但两者在使用性能和适用场景上存在显著差别。了解这些差别，是科学选型、精准采购的第一步。本文结合国家标准进行详细梳理。江西丰硕耐火材料扎根江西，服务全国，专业生产粘土砖、高铝砖等多种定型、不定形耐火制品，是一家值得您信赖的耐材供应链伙伴。

一、化学成分的区别

粘土砖属硅酸铝质耐火材料，Al₂O₃含量通常在25%~45%范围内，SiO₂含量占主导地位，属于弱酸性耐火制品。高铝砖的Al₂O₃含量则≥48%，Al₂O₃含量越高，材料中刚玉、莫来石等高温相的比例越高，耐火性能越优。

在玻璃窑应用中，粘土质格子砖的核心指标为Al₂O₃含量35%~45%、SiO₂含量50%~60%，依据GB/T 5106分为多个牌号，Fe₂O₃需要严格控制在≤2.5%以下以避免影响耐火度与高温稳定性。

二、耐火性能的区别

耐火度方面，粘土砖的耐火度可达1690~1730℃，与硅砖不相上下；但高铝砖的耐火度更高，一般可达1790℃以上。

关键区别在于荷重软化温度。粘土砖因含有较大量低熔点非晶质玻璃相，0.2MPa荷重软化温度仅为1250~1450℃，而高铝砖同条件下的荷重软化温度可达1520℃以上。

此外，粘土砖在1200℃以后存在残余收缩现象，可能导致砌体灰缝松裂，这是粘土砖的明显缺点。而高铝砖的重烧线变化控制更为严格，通常在±0.1%~ -0.4%范围内，体积稳定性显著优于粘土砖。

三、高温体积稳定性的区别

粘土砖在0~1000℃范围内的线膨胀率仅为0.6%~0.7%，约为硅砖的一半左右；但当温度超过1200℃后，粘土砖中的低熔点物逐渐熔化，因颗粒受表面张力作用互相靠拢而产生体积收缩。这种收缩可能破坏砌体的灰缝完整性，因此粘土砖主要适用于焦炉蓄热室封墙等非承重和温度稳定的部位。

高铝砖则凭借更高的Al₂O₃含量，形成更多莫来石和刚玉相，高温体积稳定性更好，适用于更苛刻的高温条件。

四、耐酸碱侵蚀的区别

均为硅酸铝质材料，粘土砖和低品位高铝砖（Al₂O₃含量较低者）对酸性熔渣和酸性气体有较好的抵抗能力，但对碱性物质的抵抗能力较差，这是因为材料中的Al₂O₃和SiO₂会与碱金属氧化物反应生成低熔点硅酸盐，导致材料结构破坏。

在碱性工况下，建议选用镁碳砖或刚玉砖等具有更强抗碱腐蚀能力的材料；而在酸性工况中，粘土砖和低Al₂O₃含量的高铝砖仍是经济高效的选择。

五、应用场景对照

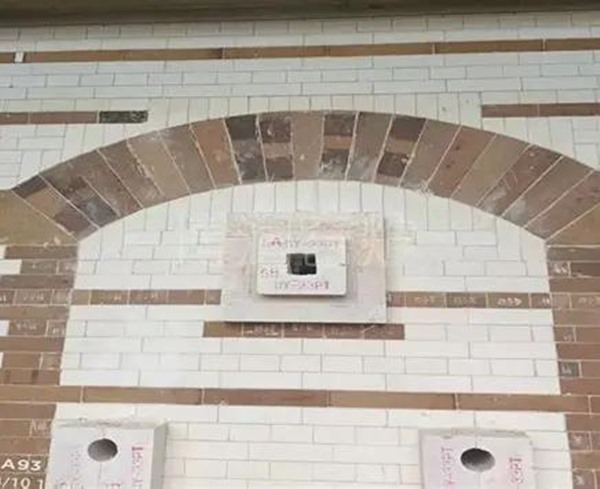

粘土砖主要应用于焦炉蓄热室封墙、小烟道衬砖、高炉炉喉炉身炉缸等部位，衬砖寿命可达45年。高铝砖则适用于热风炉格子体、水泥窑过渡带等高温高负荷部位，配合更合适的材质时衬砖寿命可达78年。

选型结论：选择粘土砖还是高铝砖，需综合权衡工况温度、化学侵蚀、机械负载和经济成本。江西丰硕耐火材料为您提供粘土砖、高铝砖等多品类产品，支持全国配送，价格透明、质量可靠，欢迎来电咨询：13970856990（黄总）
